Hướng Dẫn Các Bước Lắp Đặt Màn Hình LED Trong Nhà Chi Tiết Từ A-Z

Bạn đang muốn tự tìm hiểu quy trình lắp đặt hoặc giám sát thi công màn hình LED trong nhà (P1.53, P2, P2.5, P3...)? Việc nắm rõ kỹ thuật không chỉ giúp màn hình vận hành ổn định mà còn kéo dài tuổi thọ cho các linh kiện điện tử.

Bài viết dưới đây từ Công ty TNHH Công nghệ và Thương mại Vĩnh Anh sẽ hướng dẫn bạn quy trình 6 bước chuẩn kỹ thuật nhất hiện nay.

1. Chuẩn bị vật tư và thiết bị cần thiết

Để quá trình thi công không bị gián đoạn, bạn cần chuẩn bị đầy đủ các danh mục sau:

Module LED: Lựa chọn loại P phù hợp với không gian (P2, P2.5 là phổ biến nhất).
Hệ khung sắt: Thép hộp mạ kẽm (thường dùng loại 20x20mm hoặc 20x40mm) được cắt theo kích thước màn hình.
Nguồn cấp điện: Nguồn 5V (40A, 60A) chất lượng cao.
Hệ thống điều khiển: Bao gồm Card thu (lắp trong màn hình) và Card phát hoặc Bộ xử lý hình ảnh (Video Processor).
Phụ kiện kết nối: Dây cáp dẹt (Flat cable), dây nguồn 5V, ốc nam châm chuyên dụng và dây mạng LAN.

2. Quy trình 6 bước thi công màn hình LED trong nhà chuyên nghiệp

Bước 1: Gia công hệ khung chịu lực

Khung sắt là giá đỡ toàn bộ hệ thống. Bước này yêu cầu thợ cơ khí phải cực kỳ tỉ mỉ. Khung phải đảm bảo độ phẳng tuyệt đối. Nếu khung bị vênh dù chỉ 1mm, bề mặt màn hình sau khi lắp module sẽ bị lồi lõm, lộ khe hở ánh sáng.

Bước 2: Lắp đặt linh kiện bên trong (Nguồn và Card)

Sau khi hoàn thiện khung, chúng ta tiến hành bố trí nguồn và card thu:

Gắn các bộ nguồn 5V lên các thanh xương của khung sắt. Lưu ý khoảng cách giữa các nguồn để dễ đi dây.
Lắp đặt card thu vào các vị trí chiến lược. Mỗi card thu sẽ quản lý một số lượng tấm module nhất định theo sơ đồ kỹ thuật.

Bước 3: Đấu nối hệ thống điện và tín hiệu

Đi dây nguồn: Đấu nối dây điện 220V cho nguồn và dây 5V từ nguồn ra module. Hãy chú ý đúng cực dương (+) và âm (-) để tránh cháy nổ.
Đi dây tín hiệu: Kết nối các card thu với nhau bằng dây mạng theo sơ đồ hình vòng hoặc nối tiếp để đảm bảo tín hiệu truyền tải liên tục.

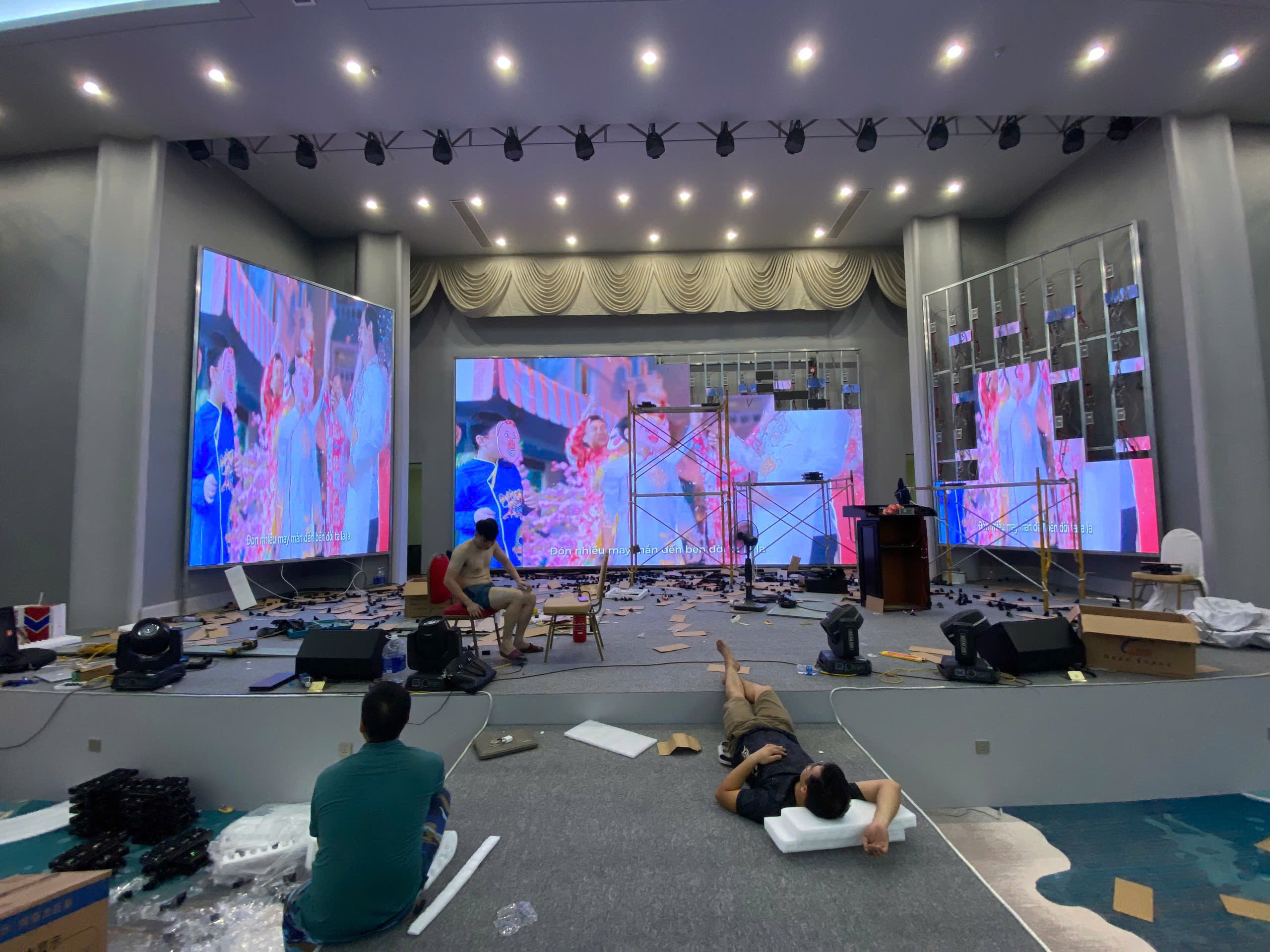

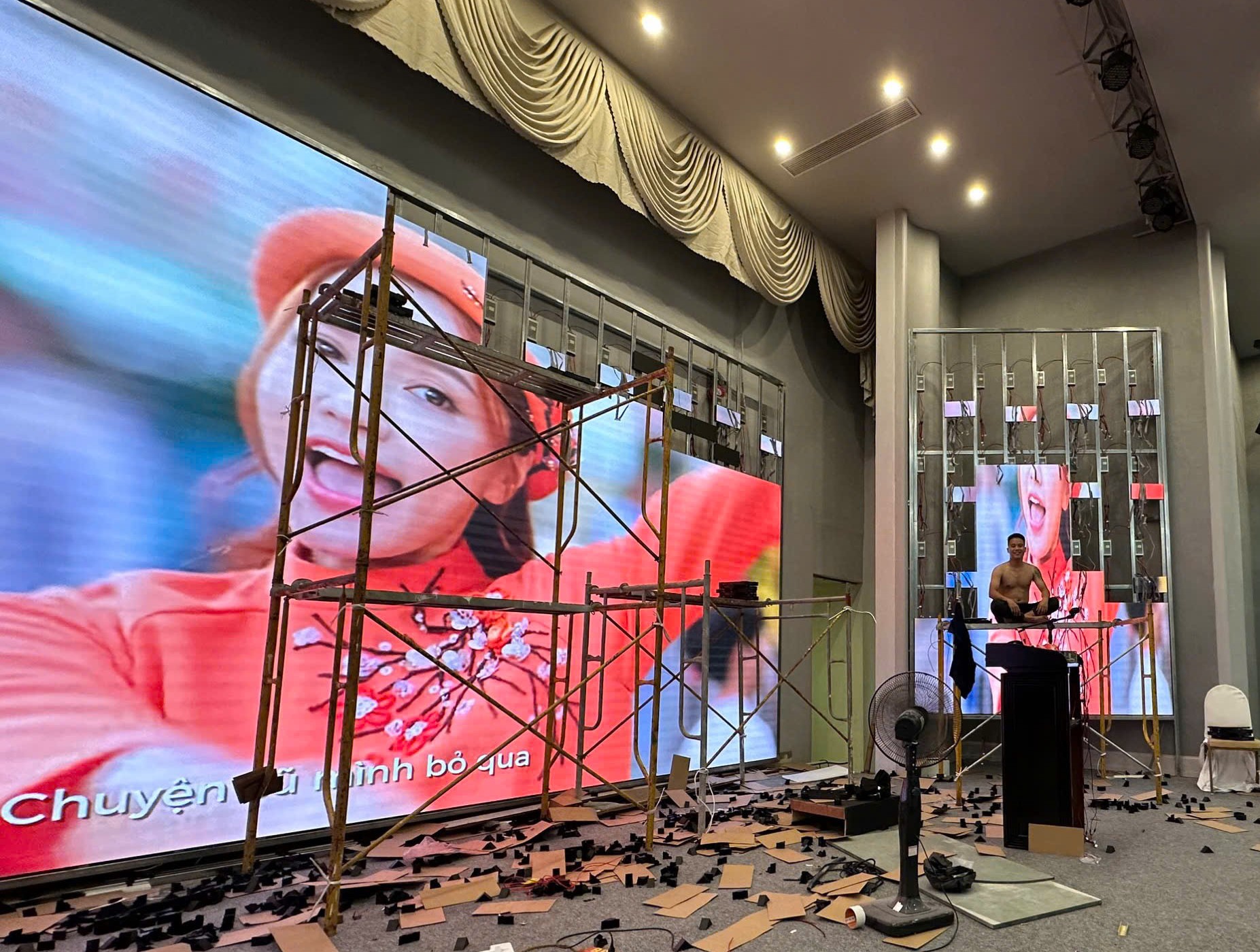

Bước 4: Gắn Module LED lên khung bằng nam châm

Đây là giai đoạn định hình "bộ mặt" của màn hình:

Vặn ốc nam châm vào 4 góc của module LED.
Gắn tấm module lên khung sắt. Bắt đầu lắp từ hàng dưới cùng lên trên, lắp từ trái qua phải (hoặc ngược lại).
Vừa lắp vừa dùng tay căn chỉnh để các tấm module khít sát vào nhau, tạo thành một mặt phẳng đồng nhất.

Bước 5: Kết nối dây cáp dẹt và cấu hình

Cắm dây cáp dẹt từ card thu đến module đầu tiên và nối tiếp giữa các module với nhau theo sơ đồ.
Kết nối màn hình với máy tính thông qua Bộ xử lý hình ảnh (Video Processor).
Sử dụng phần mềm chuyên dụng (NovaLCT, HDSet...) để nạp cấu hình và thiết lập sơ đồ đi dây (Mapping).

Bước 6: Hoàn thiện và chạy thử (Test vận hành)

Kiểm tra điểm chết: Cho màn hình chạy các màu đơn sắc (Đỏ, Xanh lá, Xanh dương, Trắng) để phát hiện bóng LED lỗi.
Chạy thử 24h - 48h: Để hệ thống hoạt động liên tục nhằm kiểm tra độ ổn định của nguồn và nhiệt độ.
Ốp viền trang trí: Sử dụng Alu hoặc Inox ốp xung quanh viền màn hình để tăng tính thẩm mỹ và che đi phần khung sắt.

3. Những lưu ý "vàng" để màn hình LED bền bỉ

Môi trường lắp đặt: Dòng trong nhà tuyệt đối không được để nước bắn vào hoặc độ ẩm quá cao.
Công suất nguồn: Luôn tính toán dư tải 20-30% cho nguồn để tránh việc nguồn hoạt động quá công suất gây sụt áp hoặc cháy nổ.
Lựa chọn đơn vị uy tín: Các linh kiện LED trôi nổi thường có độ bền kém và màu sắc không đồng đều sau 6 tháng sử dụng.
