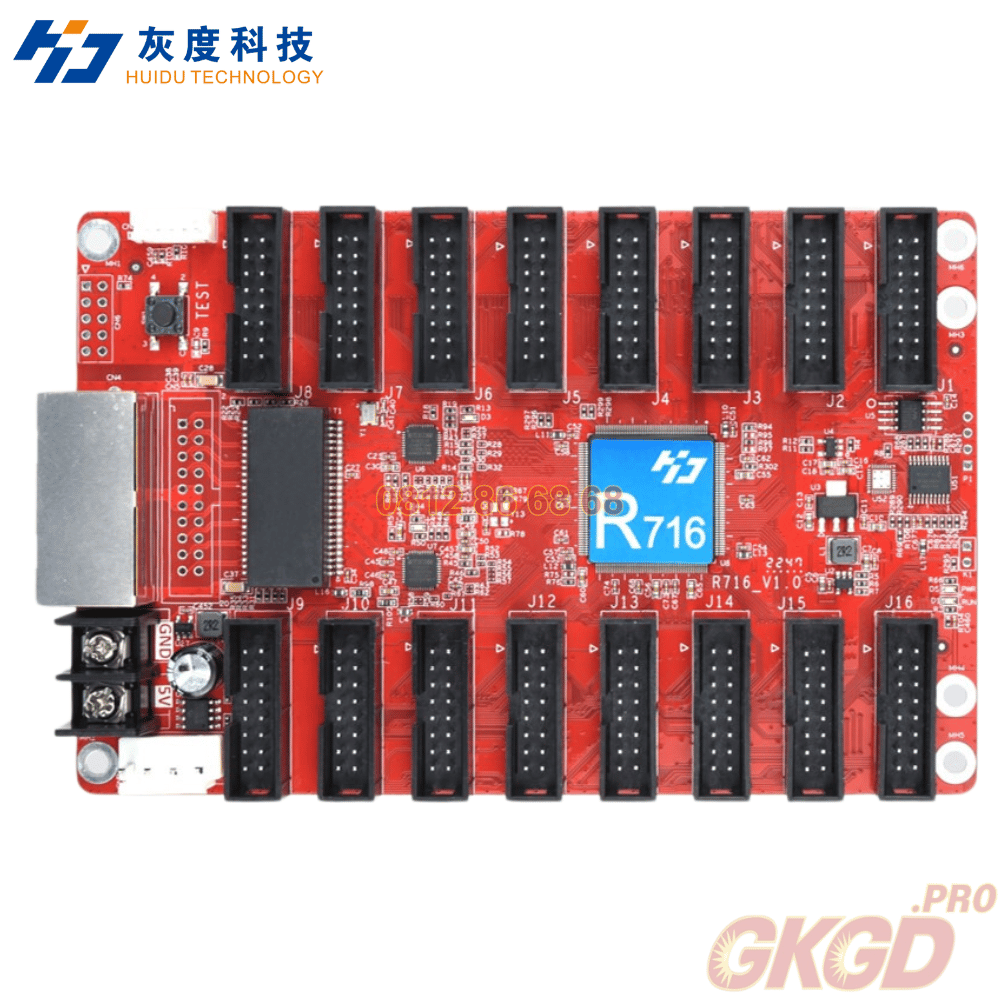

Card thu HD R716

HD R716 là card thu tích hợp sẵn 16 cổng HUB75E, tương thích với thẻ nhận dòng R series R500/R508/R512/R512S/ R512T/R516/ R516T/R612,... Dưới đây là chi tiết sản phẩm

Thông số chi tiết card thu HD R716

Phương thức kết nối card thu HD R716

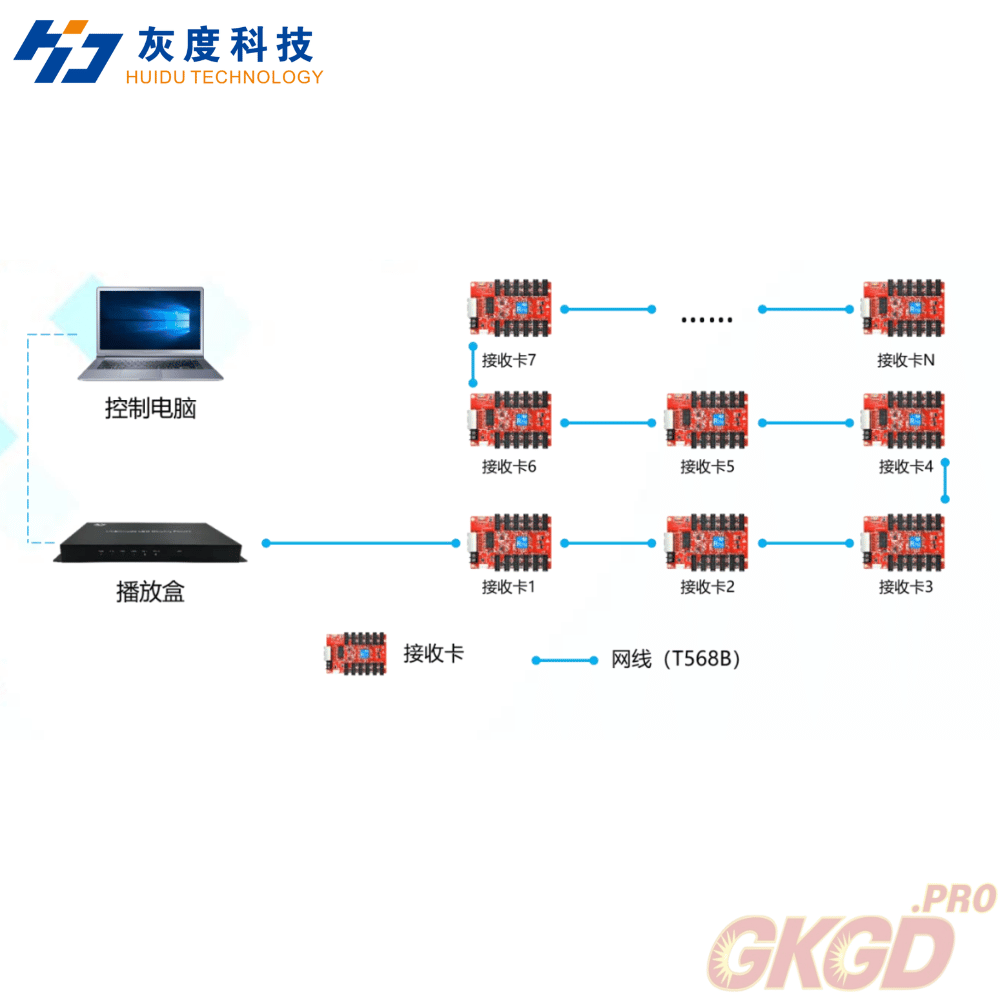

Sơ đồ kết nối của việc kết nối R716 với hộp phát màn hình

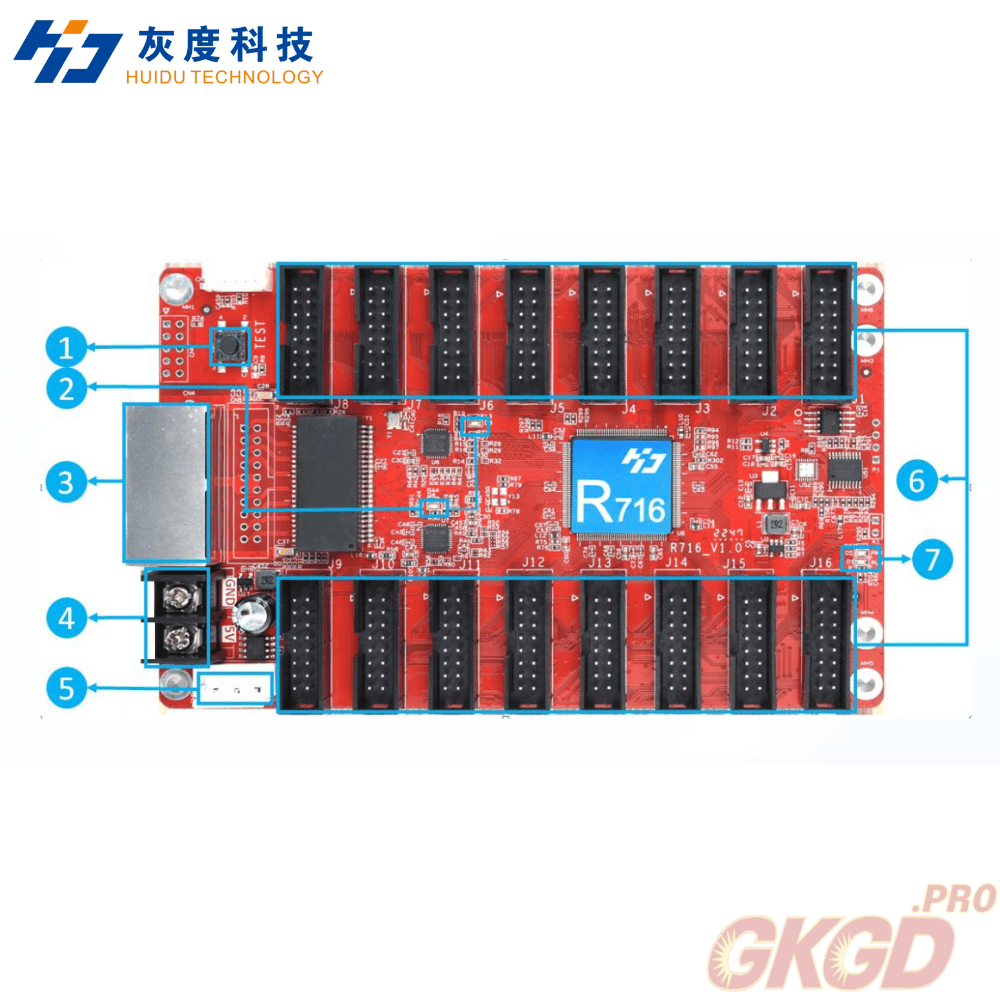

Mô tả giao diện card thu HD R716

• Nút kiểm tra: Dùng để kiểm tra độ đồng đều độ sáng và độ phẳng của mô-đun hiển thị.
• Chỉ số mạng Gigabit: D3, D4 cho 2 cổng Ethernet Gigabit, không kết nối - luôn tắt, kết nối nhưng không hoạt động - luôn sáng, kết nối và hoạt động - nhấp nháy.
• Cổng Ethernet Gigabit: Dùng để kết nối với thẻ gửi hoặc thẻ nhận, hai cổng mạng này có thể hoán đổi.
• Giao diện nguồn: Có thể truy cập với điện áp DC từ 4.0V đến 5.5V.
• Cổng HUB75E: Kết nối với các mô-đun.
• Tín hiệu hoạt động

Nhận định tổng quan về card thu HD R716

Tổng quan về card thu tín hiệu HD R716 như sau:

1. Sức chứa tải cao: Card này tích hợp 16 cổng HUB75E, cho phép kết nối với nhiều module LED.

2. Hỗ trợ nhiều loại chip: Tương thích với hầu hết các loại IC module thông thường và hỗ trợ đa số IC PWM module.

3. Chế độ quét linh hoạt: Hỗ trợ bất kỳ phương pháp quét nào từ tĩnh đến 1/128 quét.

4. Khoảng cách truyền thông: Sử dụng kết nối Gigabit Ethernet, cho phép truyền dữ liệu qua cáp mạng Cat5 hoặc Cat6 trong phạm vi 80 mét.

5. Dải kiểm soát: Tối đa có thể kiểm soát được 327,680 điểm ảnh (512*640), tuy nhiên, sức chứa thực tế phụ thuộc vào số lượng cổng HUB và độ phân giải của module.

6. Kết nối nhiều thẻ: Thẻ nhận có thể được đặt ở bất kỳ thứ tự nào, cho phép kết nối nhiều thẻ mạch với nhau một cách linh hoạt.

7. Độ phân giải cao: Hỗ trợ các loại chip thông thường và PWM chip với độ phân giải lên đến 160*1024 và 320*1024 điểm ảnh tương ứng.

8. Cổng giao tiếp: Bao gồm 2 cổng Ethernet Gigabit, 2 cổng nguồn DC 5V, và 16 cổng HUB75E.

Tóm lại, card thu tín hiệu HD R716 là một giải pháp đa năng và linh hoạt cho việc kiểm soát màn hình LED, với khả năng tương thích rộng lớn và sức chứa tải cao.

Một số lưu ý khi sử dụng card thu HD R716

• Để đảm bảo rằng card điều khiển được lưu trữ trong quá trình hoạt động bình thường, hãy đảm bảo rằng pin trên thẻ điều khiển không bị lỏng.
• Để đảm bảo hoạt động ổn định dài hạn của hệ thống, hãy cố gắng sử dụng điện áp nguồn tiêu chuẩn 5V.
• Nếu có bất cứ thắc mắc nào, hãy liên hệ tới cho nhà phân phối chính hãng của sản phẩm
